Simbol teoretic
|
Semnificația
|
|
|
αn
|
Unghiul de presiune (angrenare) normal [o]
|
|
|
Coeficientul înălțimii capului dintelui
|
|
|
Coeficientul
jocului la piciorul dintelui
|
|
|
Coeficientul
razei de racordare
|
|
z1
|
Numărul
de dinți ai pinionului
|
|
z2
|
Numărul
de dinți ai roții
|
|
mn
|
Modulul
normal [mm]
|
|
β
|
Unghiul
de înclinare a danturii [o]
|
|
aw
|
Distanța dintre axe (reală) [mm]
|
|
xn1
|
Coeficientul
deplasării de profil a danturii pinionului (zero, roți
nedeplasate)
|
|
g
|
Grosimea
coroanei [mm]
|
|
|

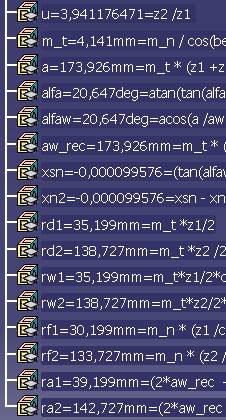

Simbol teoretic
|
Semnificația
|
Verificare
|
|
|
u
|
Raportul de angrenare
|
u >1; 3,9411 > 1
|
|
m
|
Modulul
frontal [mm]
|
m > mn; 4,141 > 4
|
|
a
|
Distanța
dintre axe de referință [mm]
|
a = aw ;
173,926 = 173,926
|
|
α
|
Unghiul
de presiune frontal [o]
|
α > αn;
20,647 > 20
|
|
αw
|
Unghiul
de angrenare frontal [o]
|
αw
= α; 20,647 = 20,647
|
|
aw
|
Distanța
dintre axe reală [mm]
|
aw
(aw_rec) = a
173,926 = 173,926
|
|
xns
|
Suma
coeficienților deplasărilor
|
xns
= 0
|
|
xn2
|
Coeficientul
deplasării roții
|
xn2
= 0
|
|
rd1
|
Raza cercului de divizare al
pinionului [mm]
|
rd1+ rd2 = a
35,199+138,727=173,926
|
|
rd2
|
Raza cercului de divizare al roții [mm]
|
|
rw1
|
Raza cercului de rostogolire al
pinionului [mm]
|
rw1
= rd1; 35,199 = 35,199
|
|
rw2
|
Raza cercului de rostogolire al
roții [mm]
|
rw2
= rd2; 138,727 = 138,727
|
|
rf1
|
Raza cercului de picior al
pinionului [mm]
|
rf1
< rd1; 30,199 < 35,199
|
|
rf2
|
Raza cercului de picior al roții [mm]
|
rf2
< rd2 ; 133,727 < 138,727
|
|
ra1
|
Raza cercului de cap al
pinionului [mm]
|
ra1
> rd1; 39,139 > 35,199
|
|
ra2
|
Raza cercului de cap al roții [mm]
|
ra2
> rd2; 142,727 > 138,727
|
